數字射線檢測有一個非常關鍵的技術指標--圖像的分辨率。
分辨率是指單位長度上可分辨兩個相鄰細節間最小距離的能力。它受幾何不清晰度（焦點尺寸和放大倍數）和固有不清晰度（探測器的像素尺寸）綜合影響。
雙絲像質計的作用就是測量圖像分辨率的（不清晰度），檢測數字射線系統的性能！ 什么是雙絲像質計
雙絲像質計（德國）根據ISO19232-5/ASTM E2002標準生產，是由封裝在剛性透明塑料材料中的13個或15個線對組成。雙絲像質計絲的直徑，和絲與絲之間的距離相等，每個線對包含兩條圓形截面的線。
它用于確定射線照相和實時射線透照系統的幾何不清晰度Ug，也可用來測定X射線數字成像檢測系統（CR/DR）的基礎空間分辨力SRb。 雙絲像質計測量分辨率的原理
在雙絲像質計中，通過調節細絲之間的距離，可以限制光線的光斑大小。當光斑的直徑小于系統的分辨率時，細絲之間的干涉條紋不再清晰可見，從而確定分辨率。
對應的圖像分辨率要求(國標)

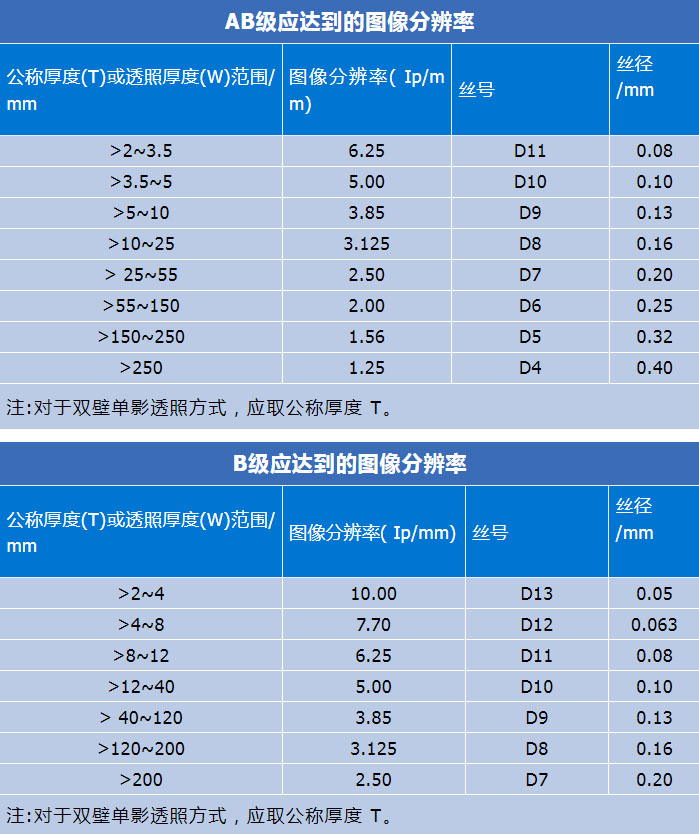

在數字成像圖像分辨率分析中，通常采用“雙絲像質計”進行檢測，國標要求如下表所示： KOWOTEST雙絲像質計介紹
德國KOWOTEST雙絲像質計是一種用于X射線檢測、焊縫數字放射學、數字X射線等領域的專業工具。它符合EN 13068(放射線檢查)、EN 14784和ISO 13671(CR-帶成像板的計算機射線照相)等標準，用于評估圖像不清晰(膠片和數字圖像)和數字圖像中的基本空間分辨率。

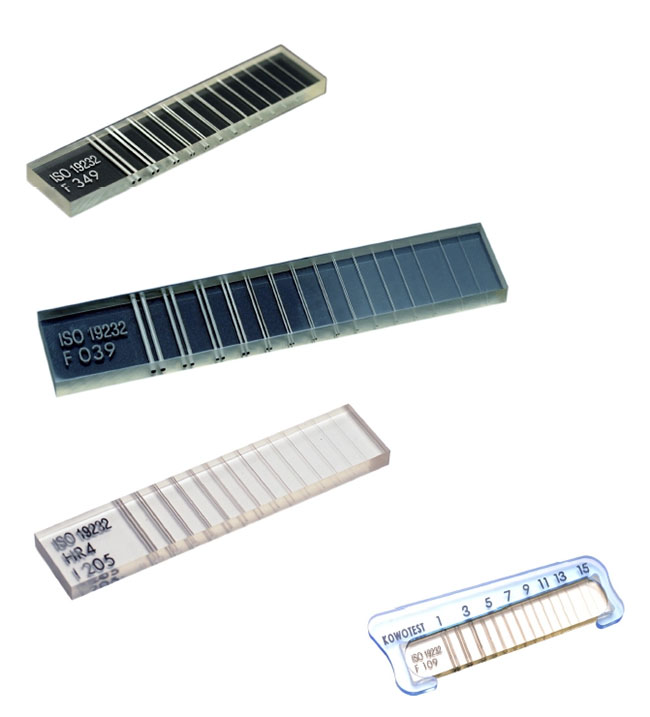

KOWOTEST雙絲像質計的分類
1、雙絲像質計DuplexIQI - 13D：線對從1D到13D
2、雙絲像質計DuplexIQI - 15D：線對從1D到15D
3、雙絲像質計DuplexIQI - 17D：線對從4D到17D
KOWOTEST雙絲像質計的參數說明
?雙絲像質計包含13對從1D直徑為0.80毫米到13D直徑為0.05毫米的絲。
?1D到3D的導線是鎢，4D到13D的材質是鉑。
?每對絲的間距和絲的直徑大小一致。
?絲被鑄造在透明耐磨和尺寸準確的塑料材料中。
?標準名稱和產品序列號也被鑄入，從而會在每張射線圖片上顯示，保證測定標準一致性。
?雙絲像質計的設計通過柏林BAM測試。
KOWOTEST雙絲像質計的使用
1、雙絲像質計應與線型或孔型像質計一起使用。
2、應置于被檢物體的源側，并且應盡可能地靠近射線束軸線，并與軸線垂直。

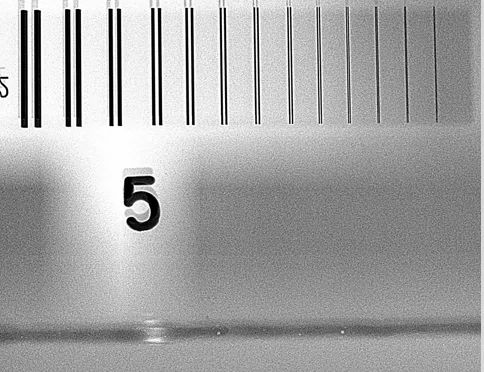

3、借助4倍放大鏡觀察雙絲像質計影像，最大線對，其影像正好是兩雙線間距可以識別極限下的兩獨立線過渡到單線的影像，此時被認為是可辨別的極限值。簡單點說，就是觀測雙絲像質計所生成的影像時，能觀測到的清晰的雙線越多越好，越細越好。
4、圖像不清晰度U可由2d表示，其中d是線的寬度和線的間隔距離。 作為無損檢測領域領先的X射線數字成像設備高端制造商，中訊始終堅持以客戶需求為導向，不斷提升產品品質和服務水平。為全球客戶提供優質可靠的工業DR、工業CT等X射線探傷設備，也提供行業領先的無損檢測技術支持與服務，以便利高效的數字可視化中國射線產品和技術，為裝備制造業產品高質量發展保駕護航。
